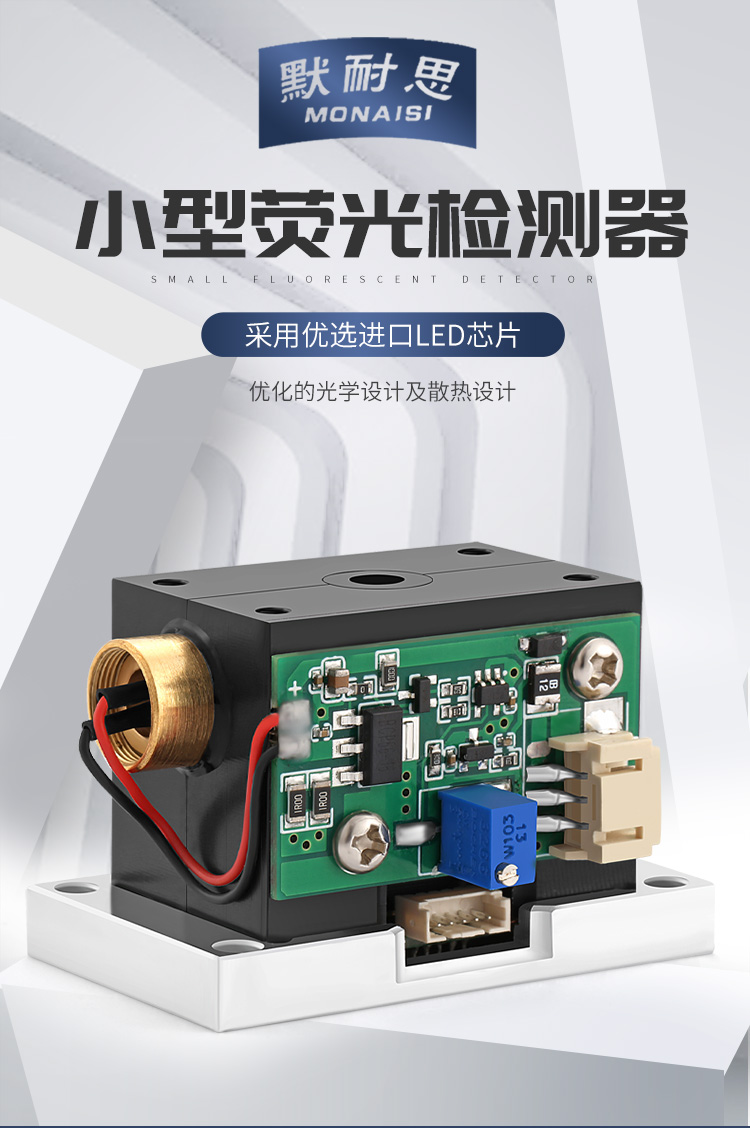

默耐思小型荧光检测器，采用优选进口 LED 芯片，优化的光学设计及散热设计。

默耐思小型荧光检测器，不同波长及功率等级可选，采用优选的进口滤光片和光电池，优化的避免杂光及屏蔽设计以有效提高信噪比，带有成像透镜和消光结构的一体化封装设计。

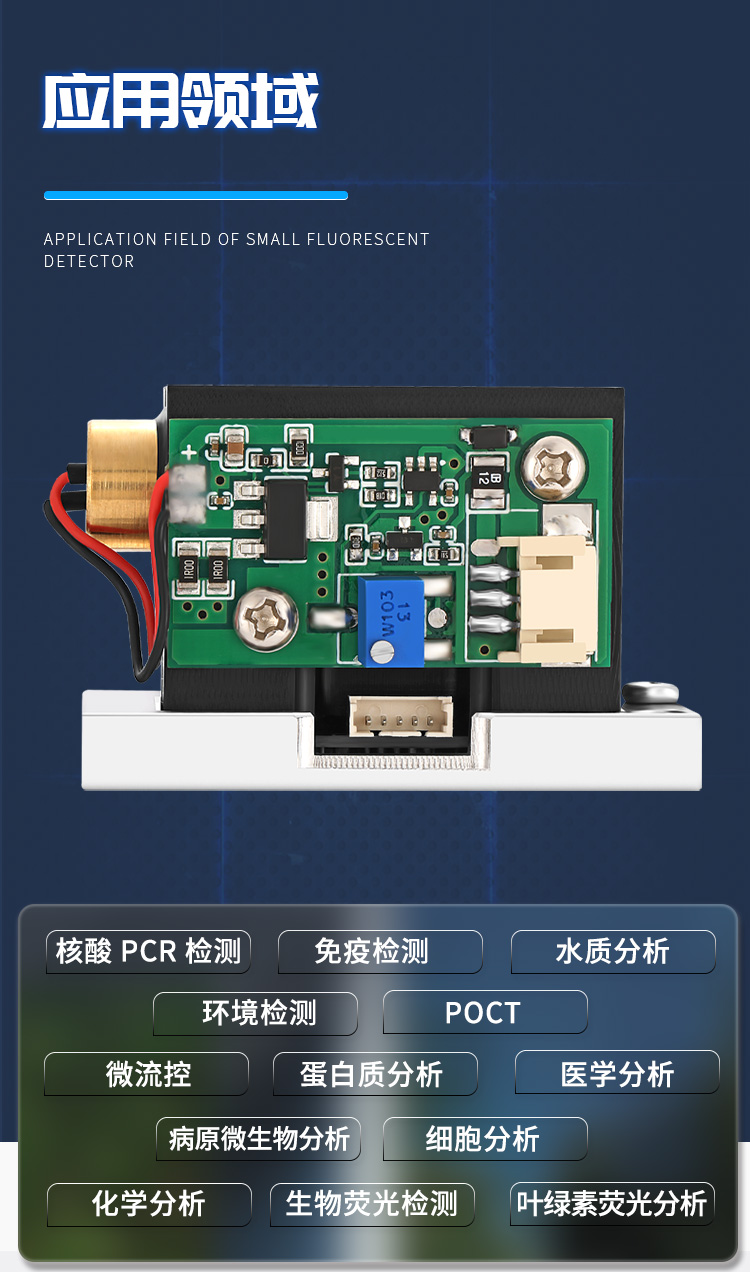

核酸 PCR 检测，水质分析，POCT，蛋白质分析，病原微生物分析，免疫检测，环境检测，微流控，医学分析，细胞分析，化学分析，叶绿素荧光分析，生物荧光检测

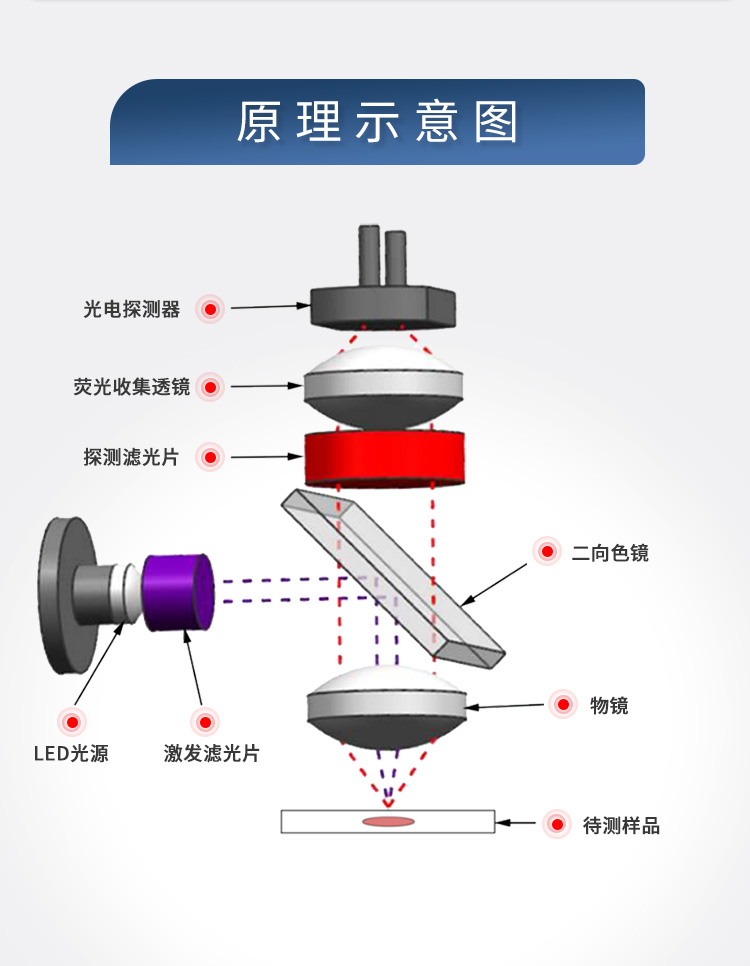

光电探测器，荧光收集透镜，探测滤光片，LED光源，激发滤光片，二向色镜，物镜，待测样品。

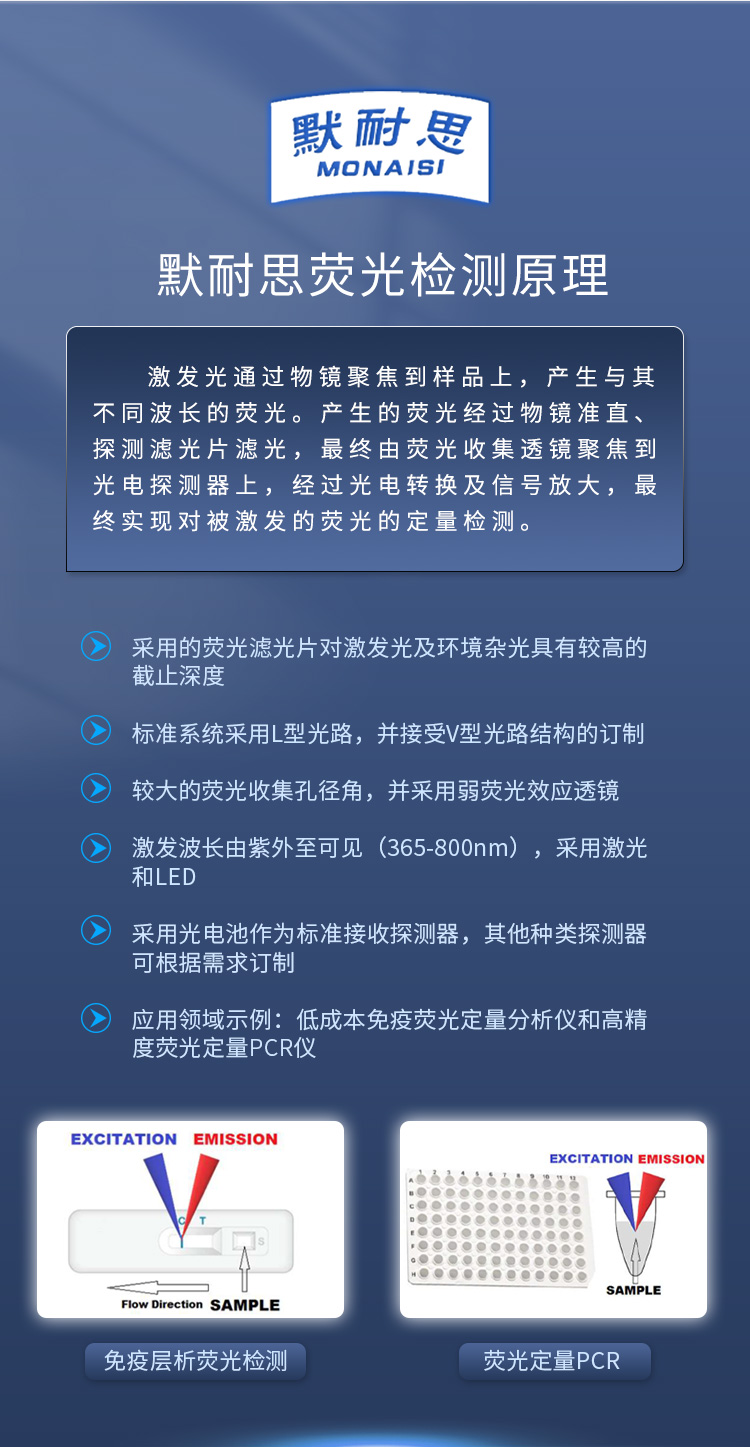

荧光检测原理：激发光通过物镜聚焦到样品上，产生与其不同波长的荧光。产生的荧光经过物镜准直、探测滤光片滤光，最终由荧光收集透镜聚焦到光电探测器上，经过光电转换及信号放大，最终实现对被激发的荧光的定量检测。

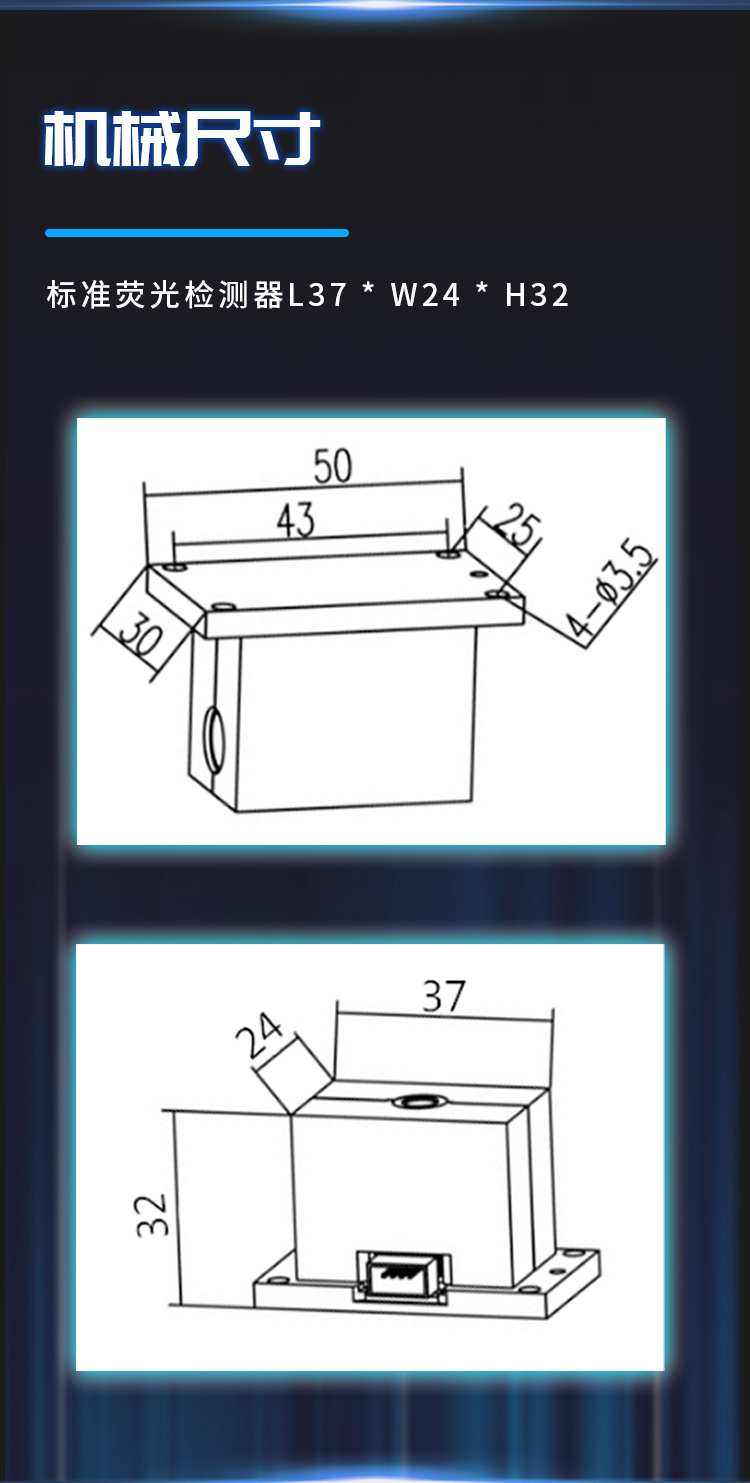

标准荧光检测器长37厘米宽24厘米高32厘米

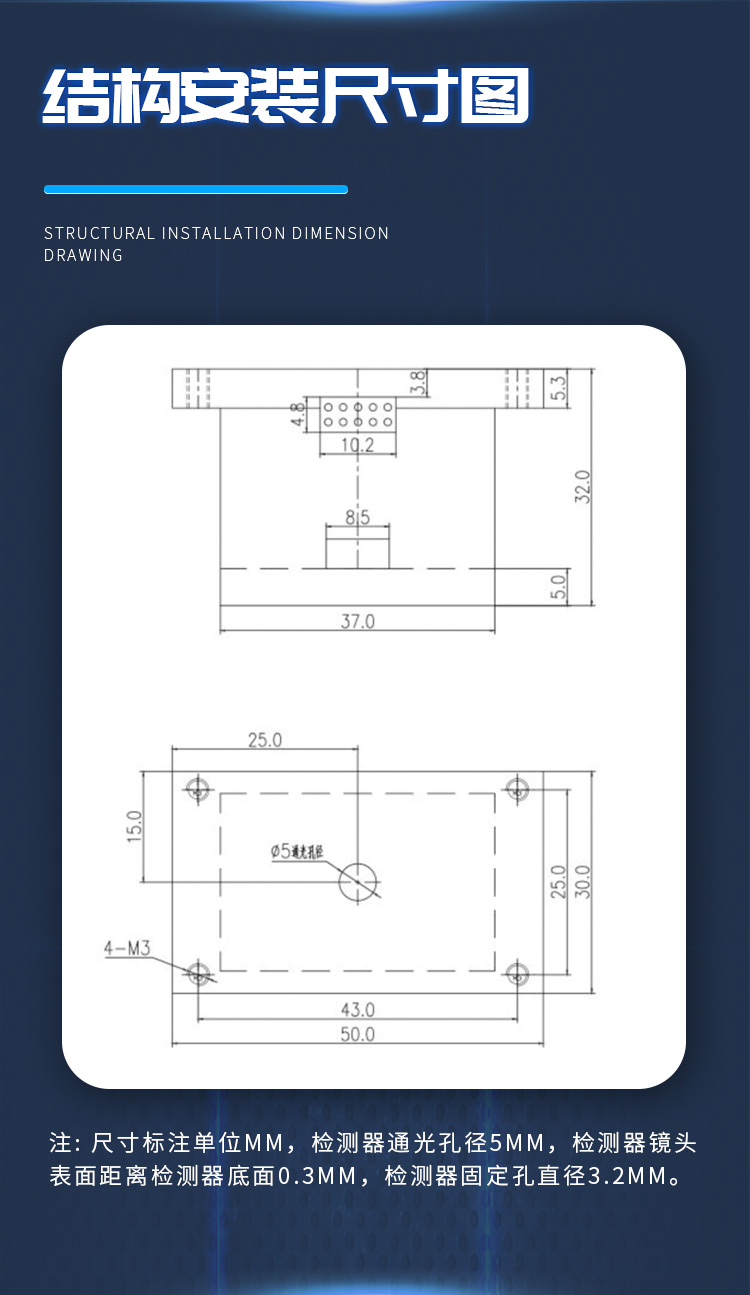

结构安装尺寸图

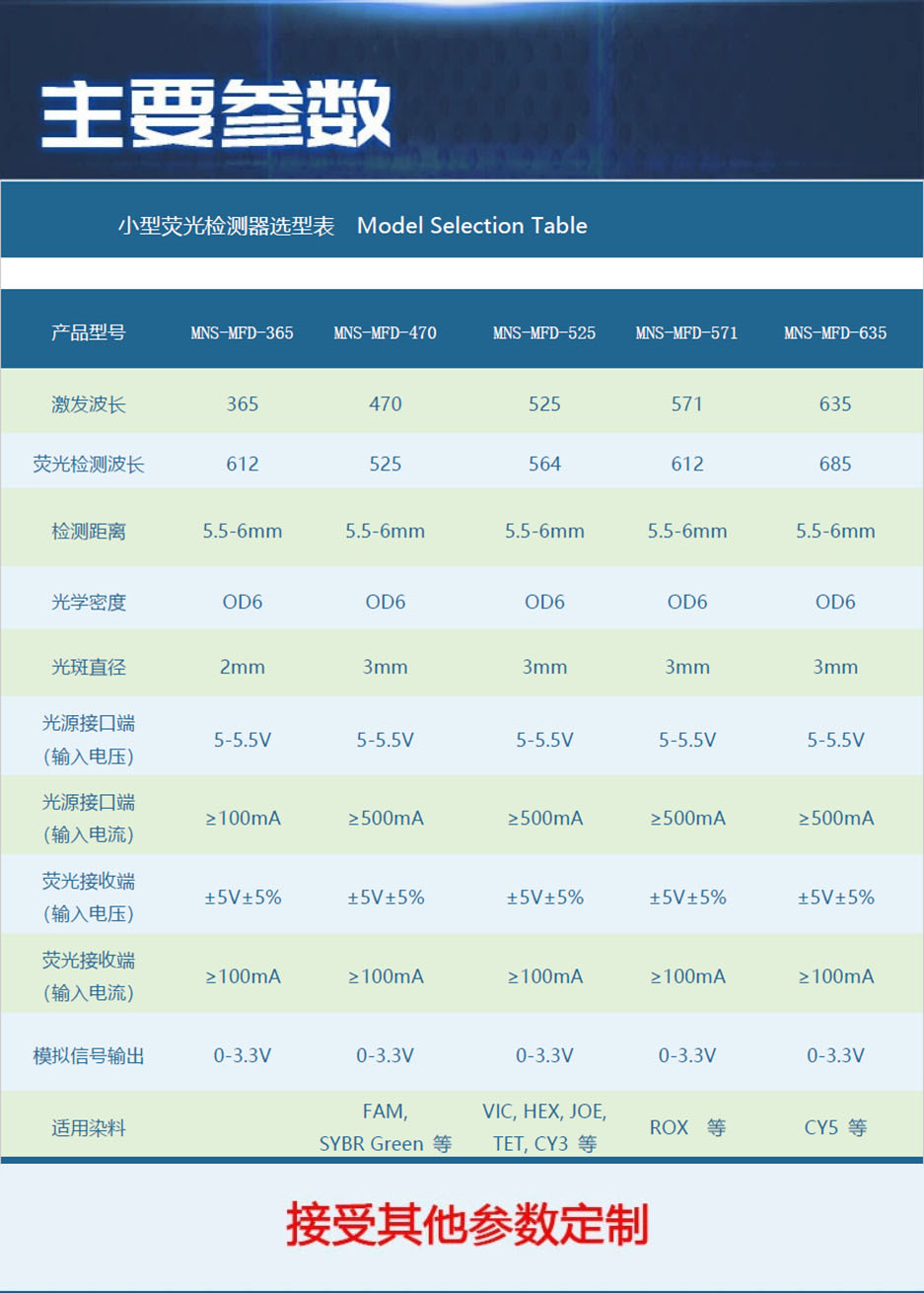

主要参数：产品型号 MNS-MFD-365，MNS-MFD-470，MNS-MFD-525，MNS-MFD-571，MNS-MFD-635

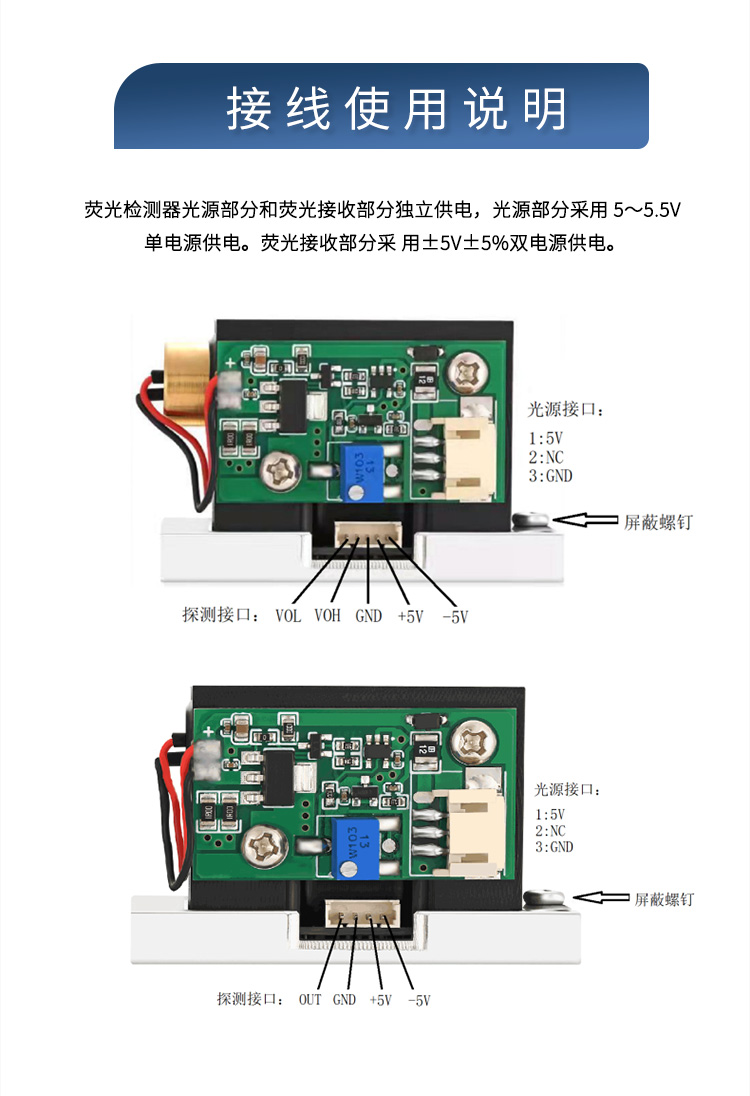

荧光检测器光源部分和荧光接收部分独立供电，光源部分采用 5~5.5V 单电源供电。荧光接收部分采用±5V ±5% 双电源供电。

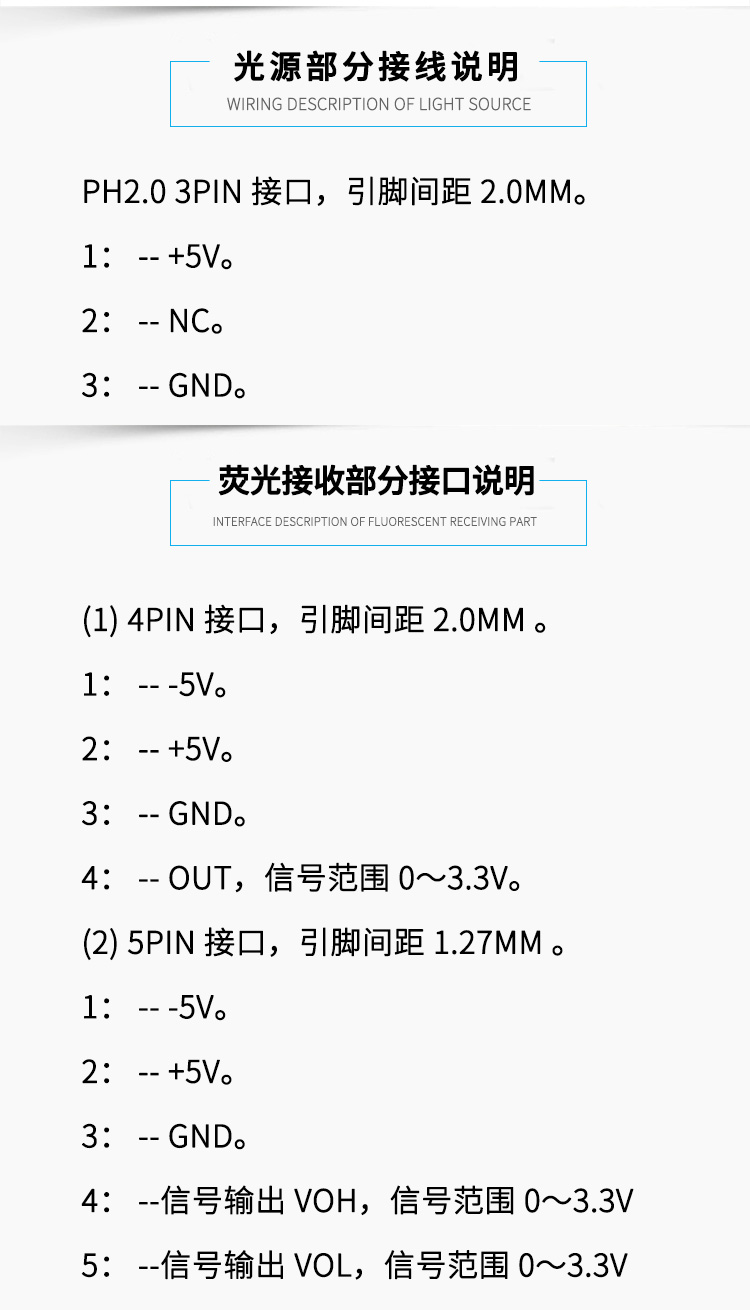

光源部分接线说明，荧光接收部分接口说明

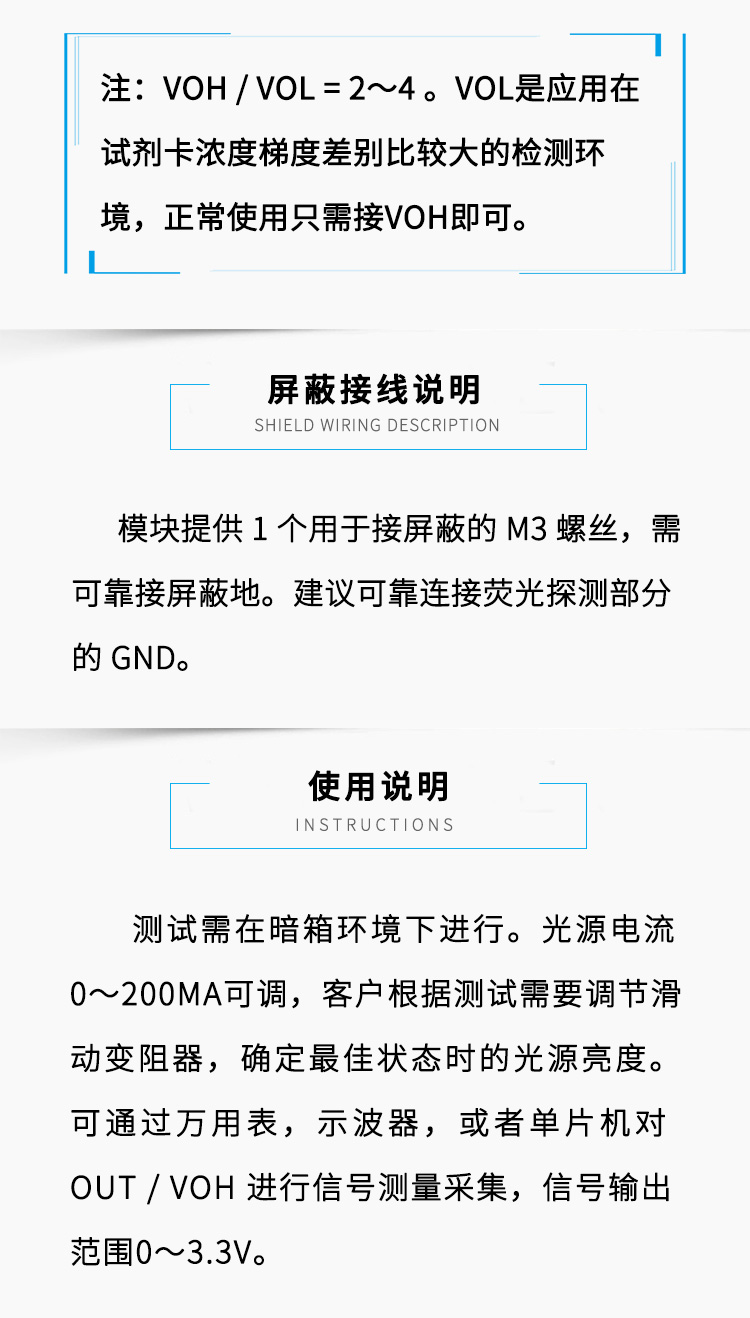

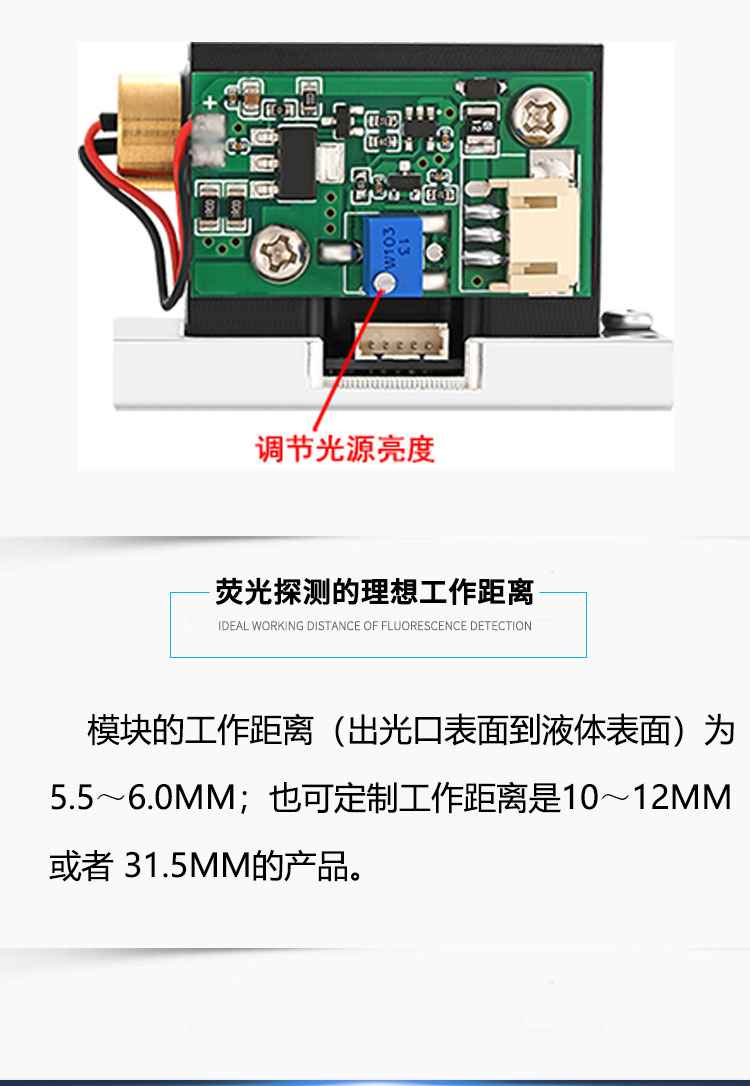

测试需在暗箱环境下进行。光源电流0~200mA可调，客户根据测试需要调节滑动变阻器，确定最佳状态时的光源亮度。可通过万用表，示波器，或者单片机对 OUT / VOH 进行信号测量采集，信号输出范围0~3.3V。

模块的工作距离（即模组镜头表面到试纸表面）是5.5~6.0mm。也可定制工作距离是10~12mm的产品。

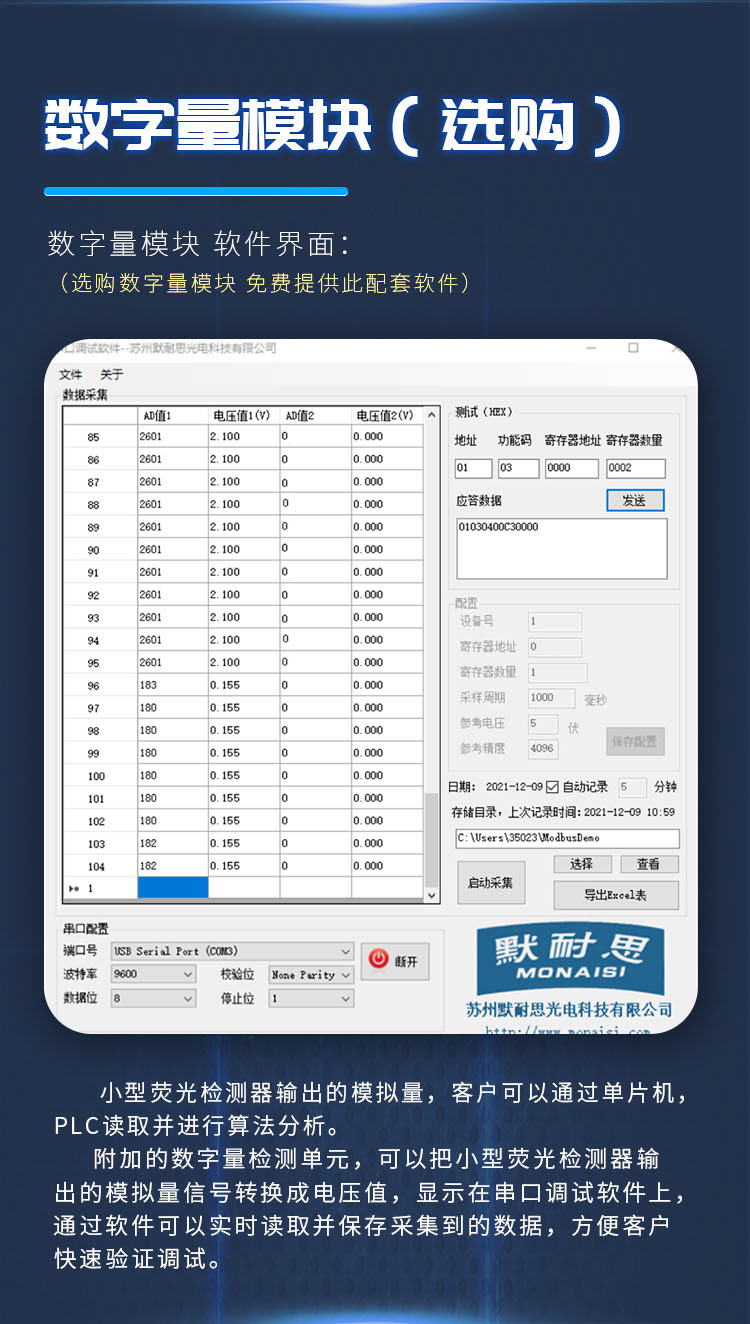

小型荧光检测器输出的模拟量，客户可以通过单片机，PLC读取并进行算法分析。附加的数字量检测单元，可以把小型荧光检测器输出的模拟量信号转换成电压值，显示在串口调试软件上，通过软件可以实时读取并保存采集到的数据，方便客户快速验证调试。

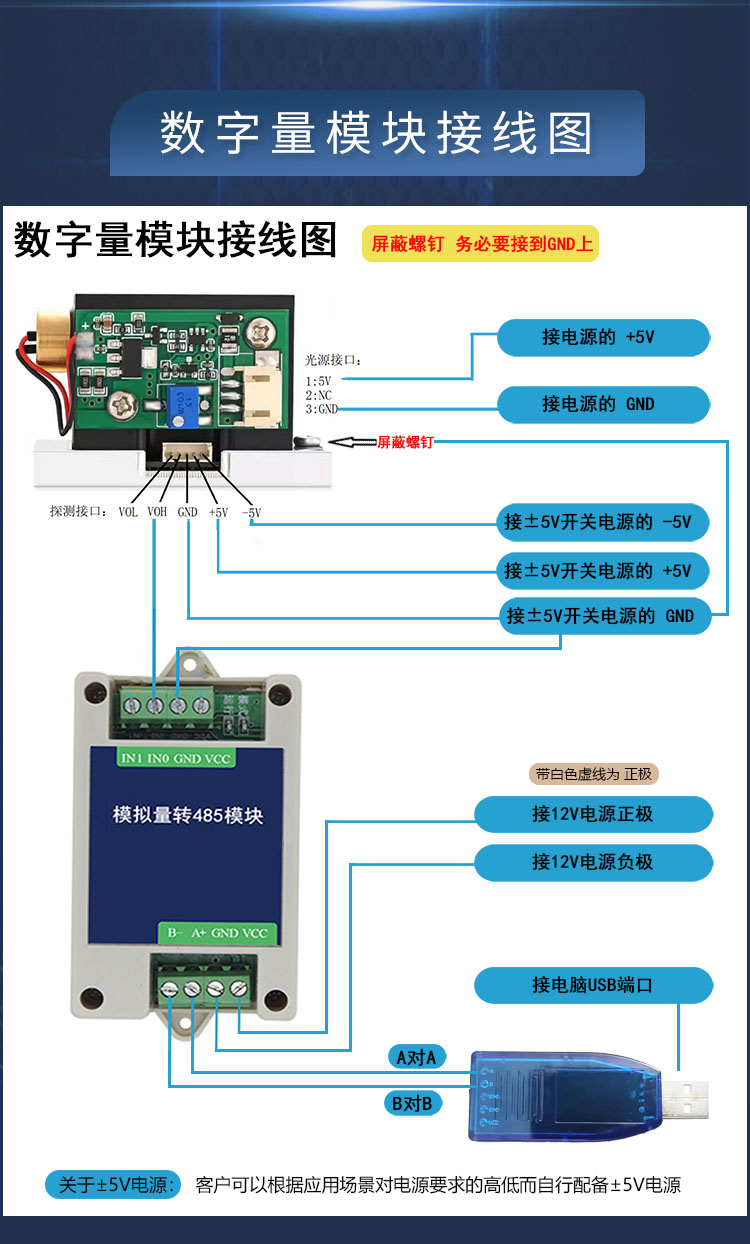

数字量模块接线图

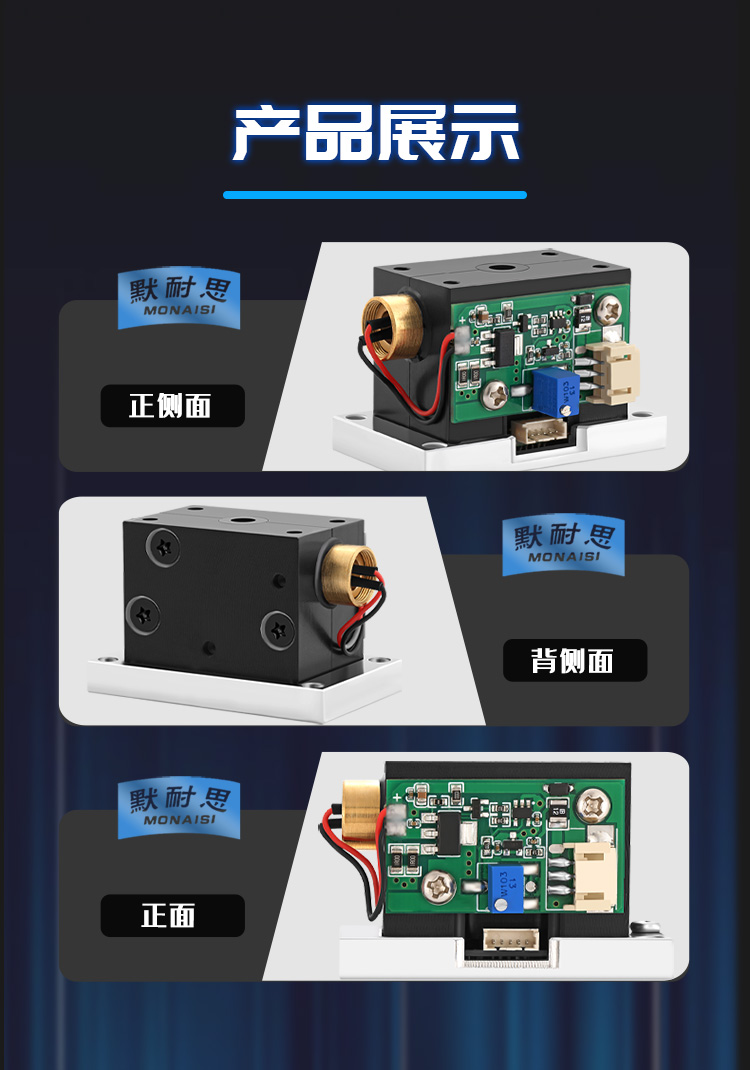

默耐思小型荧光检测器，产品展示，正侧面，背侧面

点击图标下载串口调试软件
